Jak określić spadek ciśnienia plastycznego podczas formowania wtryskowego

Gdy tworzywo sztuczne przepływa przez różne części wtryskarki i formy, pod wpływem oporu i tarcia następuje utrata ciśnienia na czole przepływu tworzywa sztucznego. Ponadto, gdy tworzywo sztuczne styka się ze ścianką formy, zaczyna się ochładzać, zwiększając lepkość tworzywa sztucznego i wymagając dodatkowego nacisku, aby wypchnąć tworzywo sztuczne do przodu.

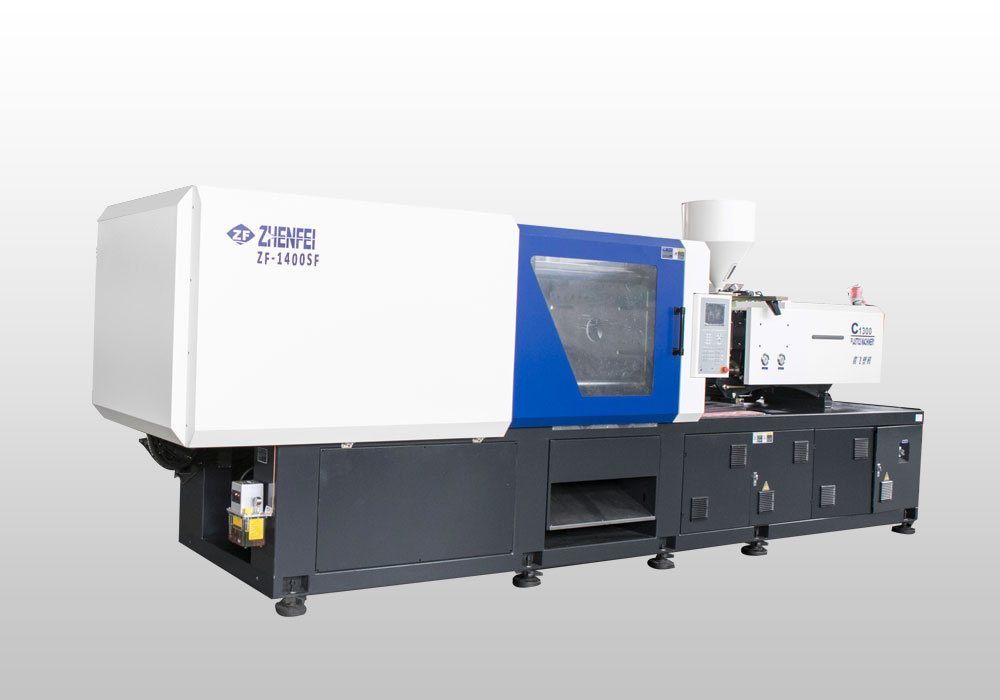

Jak określić spadek ciśnienia plastycznego podczas formowania wtryskowego

Naskórek z tworzywa sztucznego utworzony na ściance formy wtryskarki zmniejszy pole przekroju poprzecznego przepływu tworzywa sztucznego, powodując spadek ciśnienia. Istnieje poważne ograniczenie ciśnienia dostępnego we wtryskarce, niezbędnego do popychania ślimaka z ustawioną prędkością wtrysku.

Ciśnienie wymagane do przesuwu ślimaka z ustawioną prędkością wtrysku nie powinno nigdy przekraczać ciśnienia dostępnego.

Na przykład, biorąc pod uwagę, że dostępne ciśnienie hydrauliczne wtryskarki 1 wynosi 220 psi, wymagana prędkość ślimaka wynosi 5 cali/sekundę. Aby umożliwić ślimakowi przesuwanie się z prędkością 5 cali/sekundę, jeśli wymagane jest ciśnienie 2400 psi, maszyna nie będzie w stanie wytworzyć takiego ciśnienia i śruba nie będzie się przemieszczać z prędkością 5 cali/sekundę.

W tym przypadku proces jest ograniczony ciśnieniem. W procesie opracowywania procesu zrozumienie utraty ciśnienia w każdej części pomaga określić całkowitą stratę ciśnienia i miejsce wystąpienia dużego spadku ciśnienia. Następnie formę można zmodyfikować w celu zmniejszenia spadku ciśnienia i uzyskania lepszego ciągłego przepływu. Ważne jest, aby nie osiągnąć ciśnienia 1 dużego.

Podczas procesu próbnego należy zwrócić uwagę na następujące punkty:

1. Aby osiągnąć koniec wypełnienia, tworzywo sztuczne wymaga całkowitego ciśnienia 2200 psi.

2. Aby plastik dotarł do środkowej części produktu, konieczne jest uzyskanie całkowitego ciśnienia 2200 psi.

W oparciu o powyższe dwa punkty proces jest ograniczony ciśnieniem.

Aby osiągnąć koniec bocznika trzeciego stopnia od końca bocznika drugiego stopnia, tworzywo sztuczne wymaga ciśnienia 1379–983 = 396 psi. Aby tworzywo sztuczne mogło przepłynąć przez bramę, wymagane jest ciśnienie 1897-1379 = 518 psi.

Dlatego wydaje się, że trzystopniowa prowadnica i brama mają stosunkowo duży spadek ciśnienia, więc zarówno trzystopniowa prowadnica, jak i brama powinny zostać powiększone. Spowoduje to zmniejszenie końcowego ciśnienia na końcu napełniania o 1 do 1901 psi. Teraz proces nie jest już ograniczony presją. Wystarczające ciśnienie wtrysku pomoże uzyskać spójne wypełnienie formy. W procesie certyfikacji formy jednym z ważnych etapów jest badanie spadku ciśnienia.

1. Należy pamiętać o ogólnej zasadzie: wymagane 1 ciśnienie wtrysku nie powinno przekraczać 80% ciśnienia 1 wtrysku uzyskiwanego przez wtryskarkę.

Powyżej wartości -80% powinna być niższa dla produktów grubszych, wymagających większego docisku. Aby uniknąć nagłego wzrostu ciśnienia pomiędzy różnymi częściami, przejście powinno być możliwie płynne
